PCM处理器

PCM系列是面向司法、会议厅、礼堂等场景研发的音频处理器;内置业内领先的6A音频算法和丰富的功能模块,同时它还具备声、光、电的控制能力,设备统一管理,可跨平台的用户操作界面等功能。
PCM处理器

产品特点



处理器:ADI SHARC 21489@450 MHz SIMD;

DSP处理能力:400 MIPS,1.6 GFLOPS;

DSP采样率:48 kHz,± 100 ppm;

PCM采样率:16kHz

PCM量化位数:16Bit

THD+N:<-95dB @17dBu

输入动态范围:113dB

输出动态范围:113dB

处理模块为可配置式,根据需求自由更换;

提供8台设备同时在线操作;

内置一进一出的USB声卡,支持音乐播放、录制和软视频会议(如:ZOOM,腾讯会议,钉钉会议等);

总线式AEC,尾长时间:512ms,收敛率:60dB/S, 回声消除幅度:60dB;

独立通道的AFC(反馈抑制),采用陷波式算法,传声增益提升幅度:10dB;

噪声抑制(ANS),信噪比提升18dB

闪避器(Ducker);

噪声增益补偿器(ANC)

增益共享自动混音(AMC)、门限自动混音(Gate Mixer);

12段英式参量均衡,提供5种滤波器选择:Parametric,Lowshelf,Highshelf,Lowpass,Highpass;

提供终端用户订制操作界面,最大支持30台设备同一个界面管理;

支持摄像跟踪;

具有8路GPIO;

具有中央控制功能,支持RS232、RS485、UDP三种控制方式,可对系统中的电源、信号切换、环境控制、音频等整体控制,实现一键开启系统所需要的功能。

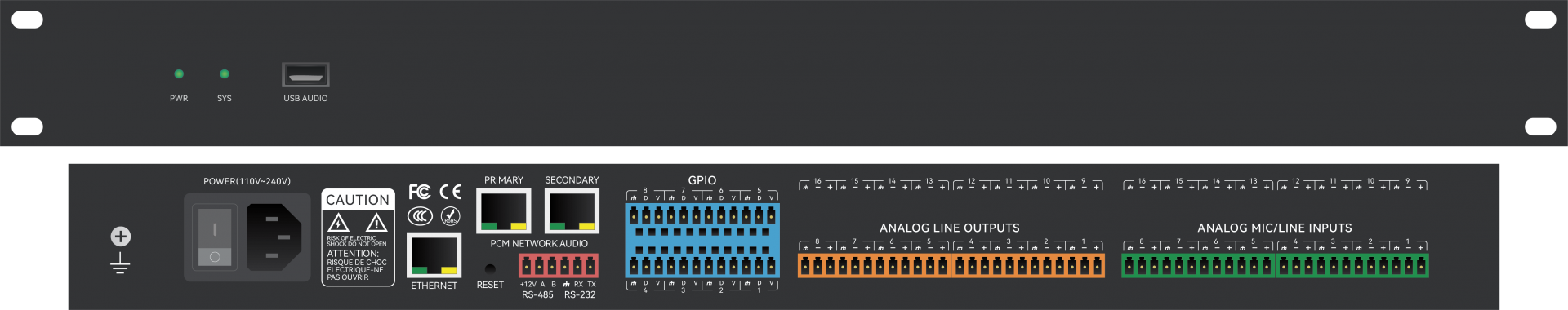

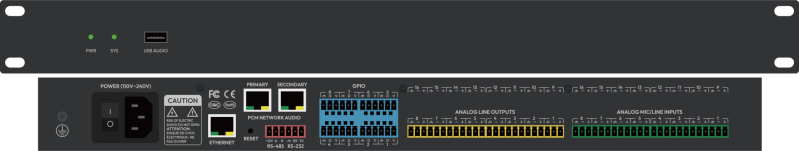

产品参数

处理器  ADI SHARC 21489
采样率/量化位数 48K/24bit
PCM采样率  16kHz
PCM量化位数 16Bit
模拟输入、输出通道数量  8x8
PCM输出通道数量  8
输入增益  0/3/6/9/12/15/18/21/24/27/3033/36/39/42/45/48 dBu
幻象电源 +48V/10mA max
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <-94dB @4dBu
输入动态范围 110dB
输出动态范围 112dB
通道隔离度 @1kHz 108dB
输入阻抗(平衡接法) 5.4KΩ
输出阻抗(平衡接法) 600Ω
系统延时 <3ms
工作电源 AC110~240V, 50Hz/60Hz
尺寸(宽x深x高) 482x260x45mm
运输重量 4KG

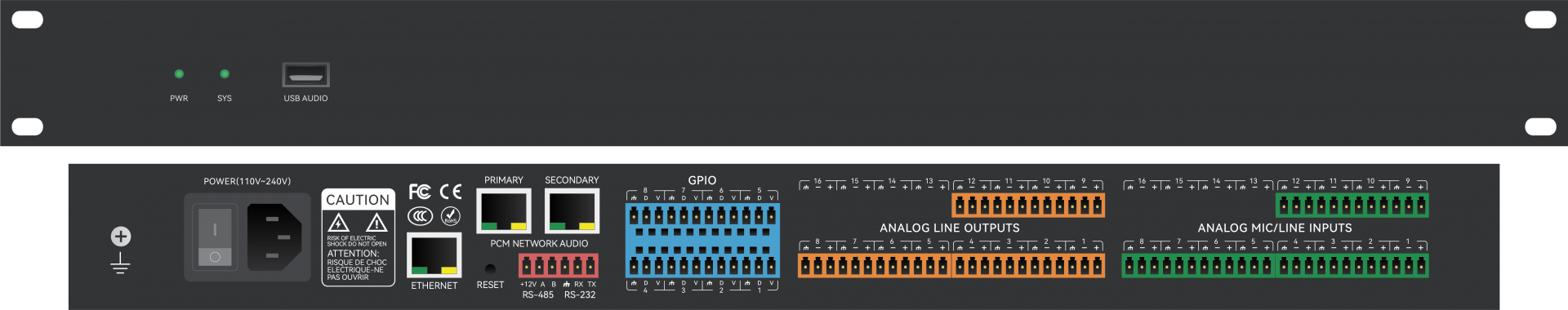

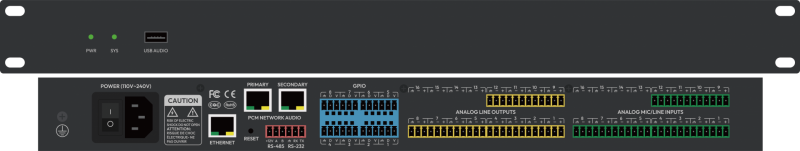

产品参数

处理器  ADI SHARC 21489 x2
采样率/量化位数 48K/24bit
PCM采样率  16kHz
PCM量化位数 16Bit
模拟输入、输出通道数量  12x12
PCM输出通道数量  12
输入增益  0/3/6/9/12/15/18/21/24/27/3033/36/39/42/45/48 dBu
幻象电源 +48V/10mA max
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <-94dB @4dBu
输入动态范围 110dB
输出动态范围 112dB
通道隔离度 @1kHz 108dB
输入阻抗(平衡接法) 5.4KΩ
输出阻抗(平衡接法) 600Ω
系统延时 <3ms
工作电源 AC110~240V, 50Hz/60Hz
尺寸(宽x深x高) 482x260x45mm
运输重量 4KG

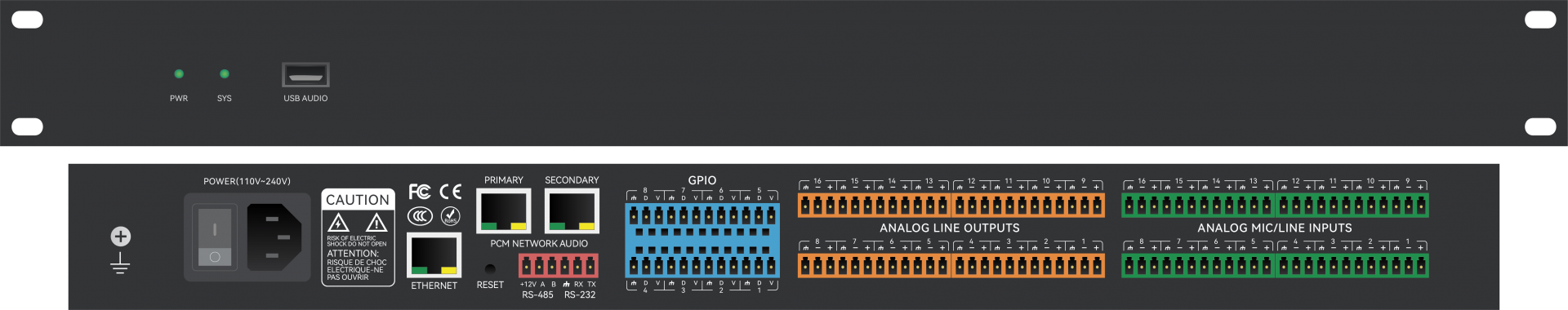

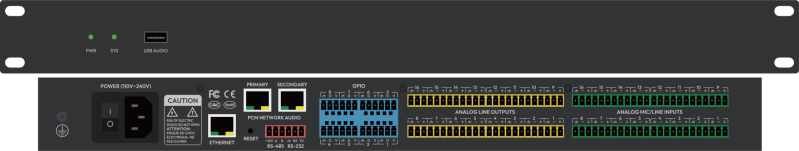

产品参数

处理器  ADI SHARC 21489 x2
采样率/量化位数 48K/24bit
PCM采样率  16kHz
PCM量化位数 16Bit
模拟输入、输出通道数量  16x16
PCM输出通道数量  16
输入增益  0/3/6/9/12/15/18/21/24/27/3033/36/39/42/45/48 dBu
幻象电源 +48V/10mA max
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <-94dB @4dBu
输入动态范围 110dB
输出动态范围 112dB
通道隔离度 @1kHz 108dB
输入阻抗(平衡接法) 5.4KΩ
输出阻抗(平衡接法) 600Ω
系统延时 <3ms
工作电源 AC110~240V, 50Hz/60Hz
尺寸(宽x深x高) 482x260x45mm
运输重量 4KG

产品参数

Dante输入通道 8
Dante输出通道 8
PCM输出通道 8
PCM采样率 16kHz
PCM量化位数 16Bit
处理器 ADI SHARC 21569@1GHz SIMD
采样率 48 kHz,± 100 ppm
THD+N <0.003%@4dBu
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482 x 260 x 45mm
运输重量 5KG

产品参数

处理器 ADI SHARC 21569  @1GHz SIMD
采样率/量化位数 48K/24bit
Dante输入通道 16
Dante输出通道 16
PCM输出通道 16
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <0.003%@4dBu
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482 x 260 x 45mm
运输重量 5KG

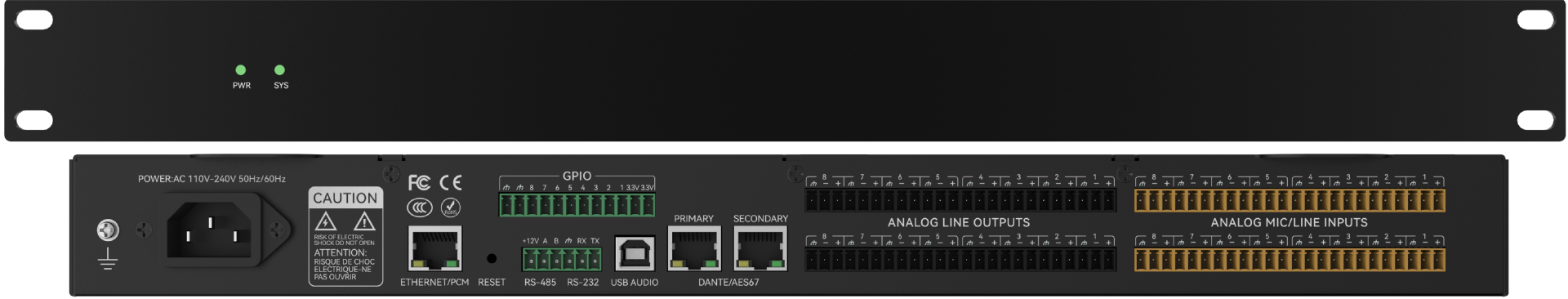

产品参数

处理器 ADI SHARC 21569  @1GHz SIMD
采样率/量化位数 48K/24bit
模拟输入通道 8
模拟输出通道 8
Dante输入通道 8
Dante输出通道 8
PCM输出通道 16
输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu
幻象电源 +48V/10mA max
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <0.003%@4dBu
输入动态范围 115dB
输出动态范围 115dB
通道隔离度 @1kHz 108dB
输入阻抗(平衡接法) 5.4KΩ
输出阻抗(平衡接法) 600Ω
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482 x 260 x 45mm
运输重量 5KG

产品参数

AES67输入通道 8
AES67输出通道 8
PCM输出通道 8
PCM采样率 16kHz
PCM量化位数 16Bit
处理器 ADI SHARC 21569@1GHz SIMD
采样率 48 kHz,± 100 ppm
THD+N <0.003%@4dBu
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482 x 260 x 45mm
运输重量 5KG

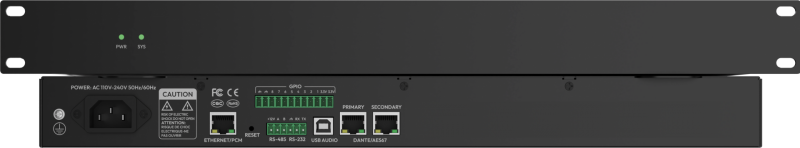

产品参数

处理器 ADI SHARC 21569  @1GHz SIMD
采样率/量化位数 48K/24bit
AES67输入通道 16
AES67输出通道 16
PCM输出通道 16
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <0.003%@4dBu
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482 x 260 x 45mm
运输重量 5KG

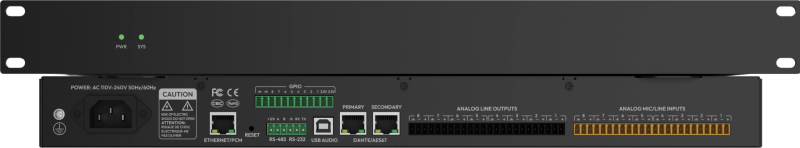

产品参数

处理器 ADI SHARC 21569  @1GHz SIMD
采样率/量化位数 48K/24bit
模拟输入通道 8
模拟输出通道 8
AES67输入通道 8
AES67输出通道 8
PCM输出通道 16
输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu
幻象电源 +48V/10mA max
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <0.003%@4dBu
输入动态范围 115dB
输出动态范围 115dB
通道隔离度 @1kHz 108dB
输入阻抗(平衡接法) 5.4KΩ
输出阻抗(平衡接法) 600Ω
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482 x 260 x 45mm
运输重量 5KG
