音视频一体机

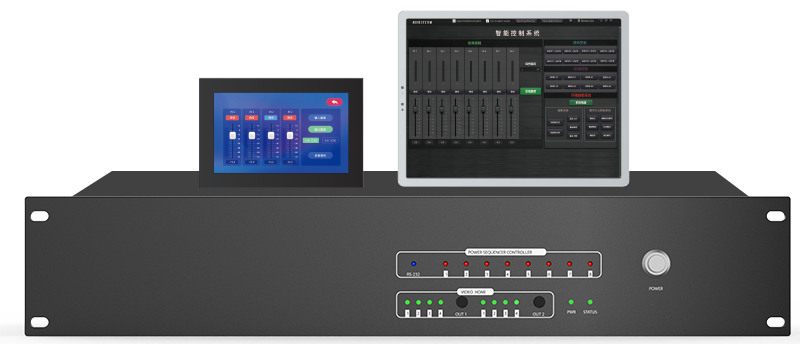

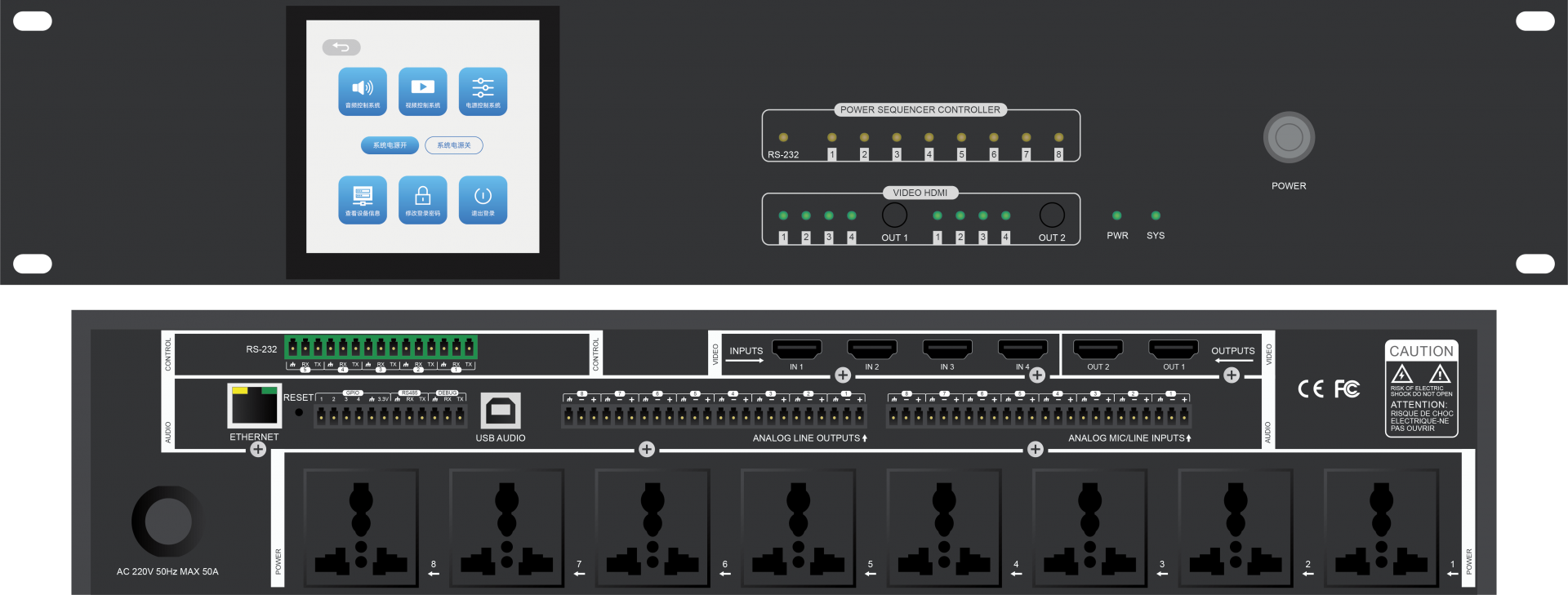

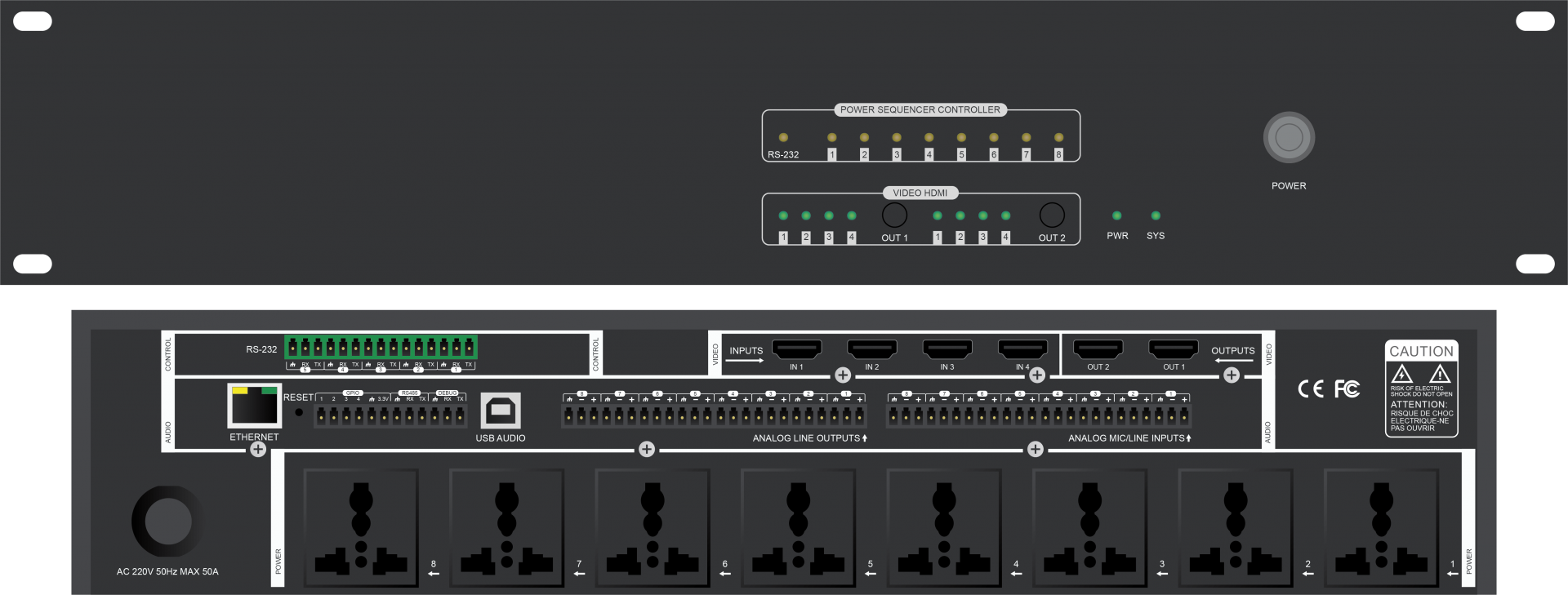

产品概述

音视频一体机是一款 4x2 矩阵切换器、带 HDMI输入和输出并集 4K 图像解析度转换、带 AEC 的音频 DSP、可扩展功率放大器和内置中央控制处理器、时序电源于一体的设备。
可提供完整的中小型音视频系统集成，适用于需要多个显示设备、扩声和音视频系统控制的应用环境，可通过PAD完成音视频及环境系统的操控，具备信号状态的实时监测。

产品特点

• 兼容HDMI 2.0、HDCP 2.2、HDCP 1.4和DVI 1.0
• 支持4个HDMI输入和2个HDMI输出
• 支持视频分辨率达到4K2K@60Hz YCbCr 4:4:4
• 支持18Gbps无压缩视频带宽
• 支持Dolby Vision、 HDR 10+、HLG
• 支持剥离OUT A或OUT B口源设备的音频给数字音频处理器输出
• 支持OUT A和OUT B 4K→1080P降低分辨率的功能
• 支持ARC功能
• 支持智能EDID管理，包括AUTO、COPY和STD
• 模拟输入通道：8
• 模拟输出通道：8
• 处理器:ADI SHARC 21489@450 MHz SIMD；
• DSP处理能力:400 MIPS，1.6 GFLOPS;
• 采样率:48 kHz，± 100 ppm;
• THD+N:<-100dB @4dBu
• 输入动态范围：110dB
• 输出动态范围：112dB
• 4路GIPO
• 1路RS232
• 1路RS485
• 内置USB声卡，支持音乐播放、录制和软视频会议（如：ZOOM，腾讯会议，钉钉会议等）;
• 总线式AEC，尾长时间：512ms，收敛率：60dB/S, 回声消除幅度：60dB；
• 独立通道的AFC（反馈抑制），采用陷波式算法，传声增益提升幅度：10dB;
• 噪声抑制（ANS），信噪比提升18dB
• 8段英式参量均衡，提供5种滤波器选择：Parametric,Lowshelf,Highshelf,Lowpass,Highpass；
• 4路扩展RS232
• 8路电源时序器

控制端介绍

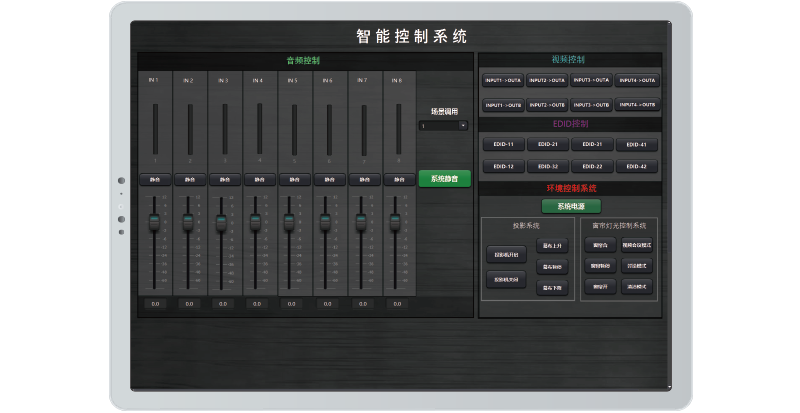

• 提供终端用户操作界面，可以实现音量加减、静音、预设调用等功能，并能实现多台设备集中控制；
• 集成第三方控制组件，能控制投影、幕布、灯光、窗帘、电源时序器、等第三方设备；
• 从用户管理人员角度出发，一键开启系统电源，根据不同项目需求可以任意编辑使用；
• 专业人员调试好后移交给用户只需简单培训即可使用，操作简单方便，减少不必要售后问题。

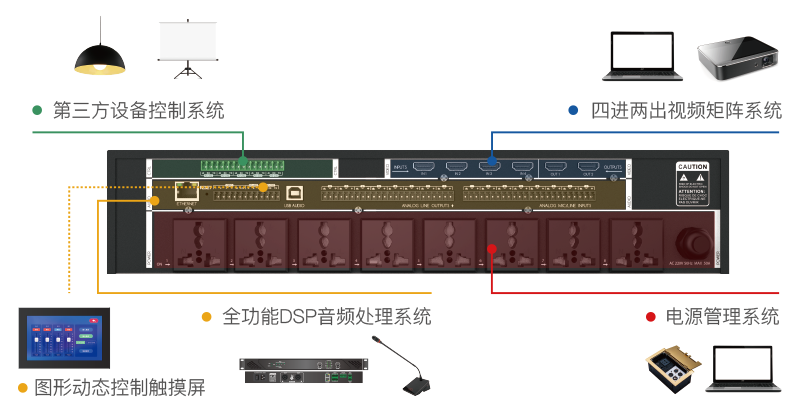

系统图
