音频系统设备间输出阻抗和输入阻抗关系

在众多影响音频系统表现的因素中，设备间的阻抗匹配常常容易被忽视，但它却对音频信号的传输起着至关重要的作用。

本篇文章为你讲解音频系统设备间输出阻抗与输入阻抗的关系，带你深入了解阻抗匹配的重要性，以及它如何影响听觉体验。

1、阻抗匹配的基本概念与重要性

阻抗匹配是指在音频系统中，前级设备的输出阻抗与后级设备的输入阻抗之间达到一种合适的关系，使得信号能够高效地传输，同时减少信号的反射和损失。

阻抗匹配的重要性在于它能够确保音频信号的完整性和质量，避免因阻抗不匹配而导致的信号失真、衰减或反射等问题。

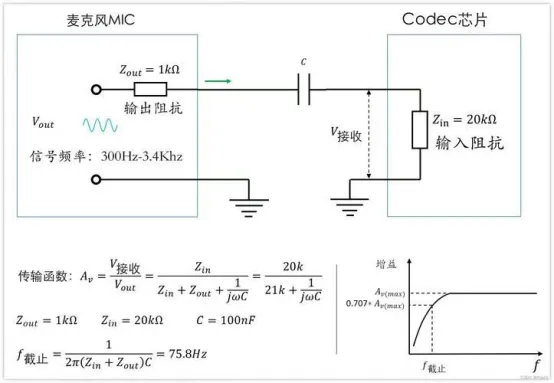

下图为音频系统中MIC输出模块和CODEC芯片输入模块的电路说明。

输出阻抗是音频设备输出端的固有阻抗，而负载阻抗是下一级设备（通常是前置放大器）的输入阻抗。为了保证信号传输质量，专业音频行业规定：输入接口的阻抗应为输出阻抗的10倍以上。

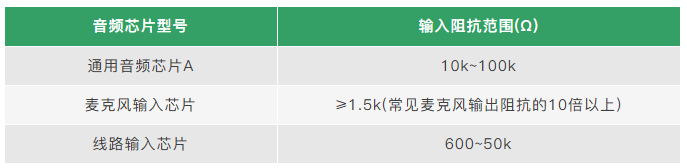

下图为行业常规芯片的输入阻抗规格。

​2、前级与后级阻抗不匹配的影响

如果前级输出阻抗高于后级输入阻抗，信号在传输过程中会遇到较大的阻抗障碍，导致信号功率损失，传输效率降低，同时可能引起信号的反射，进一步影响音质。

阻抗不匹配还可能导致电路失真，甚至引起电路异常过流过压，损坏电路相关器件。虽然设计电路的工程师会考虑这些情况，但阻抗不匹配仍然是一个需要避免的问题。

3、前级输出阻抗远低于后级输入阻抗的原因

一般来说，后级功放的输入阻抗设计为较高的值（如20k到150k的高阻），这样设计的目的是为了让前级给出的信号有比较强的控制力，以及不容易掉负载电压。

前级输出阻抗远低于后级输入阻抗，可以确保信号能够顺畅地从前级传输到后级，减少信号的反射和损失。这种设计有助于保持音频信号的完整性和质量。

此外，从电路设计的角度来看，前级通常负责信号的放大和处理，其输出阻抗较低有助于减少信号在传输过程中的衰减和失真。而后级则负责将信号放大到足够的功率以驱动扬声器等负载，其输入阻抗较高则有助于增强对信号的控制力和稳定性。

4、实际应用中的阻抗匹配考虑

在实际应用中，为了确保阻抗匹配，音频设备的制造商通常会提供详细的阻抗规格说明。用户在选择和搭配音频设备时，需要仔细查看这些规格说明，确保前后级设备的阻抗值在合适的范围内。

此外，用户还可以通过使用阻抗匹配器或变压器等设备来调整阻抗值，以实现更好的阻抗匹配效果。但需要注意的是，这些设备的使用可能会引入额外的噪声和失真，因此需要在权衡利弊后谨慎选择。

以上就是音频系统设备间输出阻抗和输入阻抗关系的详细解析。希望通过掌握这些知识，你能进一步提升音频体验。如果你有任何疑问，欢迎在评论区留言交流，我们共同提升对音频技术的应用水平。
