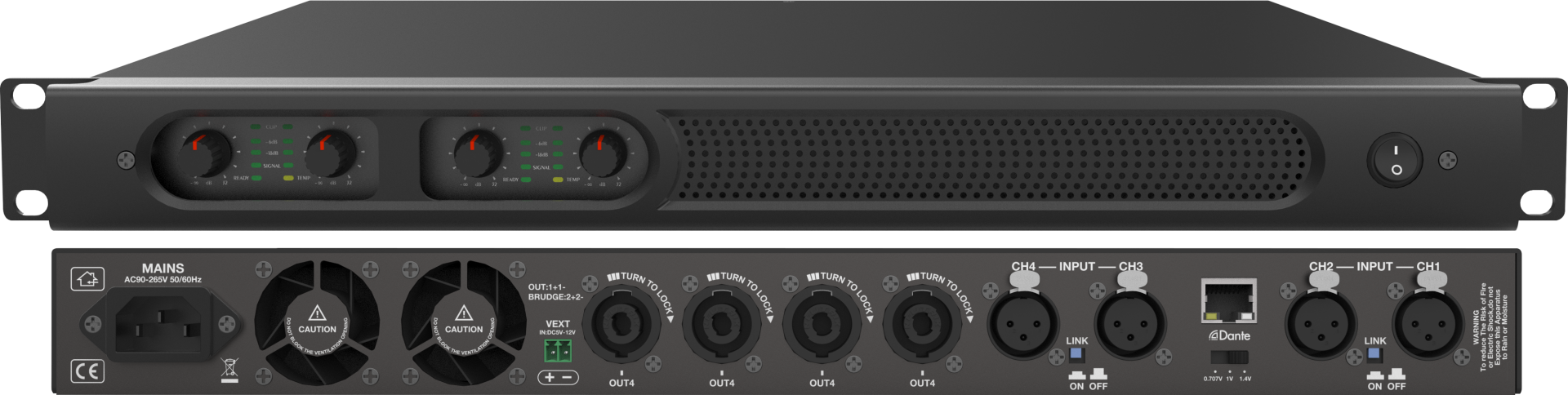

DSP功率放大器
DSP功率放大器是一种先进的音频处理设备，它利用数字信号处理技术对音频信号进行处理和放大。具有高保真度、灵活性、可编程性和集成度等特点，广泛应用于音响系统、广播、录音棚等领域。
产品概述
是一种利用数字信号处理技术对音频信号进行处理和放大的设备。它通过将模拟信号转换为数字信号，然后进行各种处理（如均衡、压缩、限制等），最后再将处理后的数字信号转换回模拟信号并放大输出。
运用范围：
会议室、多功能厅
产品特点：
DSP采样率：96K/24bit
40bit DSP浮点运算引擎
读取功放的电流、电压、阻抗、温度、风扇速率的信息到PC软件上
DSP处理模块：
输入：噪声门、延时器（1.2s）、12段参量均衡器、FIR滤波器、压缩器、矩阵；
输出：高低通、10段参量均衡器、FIR滤波器、延时器（500ms）、RMS限幅器、峰值限幅器
先进的Class D类输出线路
先进开关模式电源
温控连续变速风扇散热
全面的保护电路（热保护、削波限幅器、短路保护等）
轻巧型、紧凑型
| 处理器 | ADI SHARC 21489 |
| 采样率/量化位数 | 96K/24bit 40bit DSP浮点运算引擎 |
| 模拟输入、输出通道数量 | 4x4 |
| 最大输入电平 | +20dBu |
| 最大输出电平 | +10dBu |
| 动态范围(A/D/A) | >118dB, A加权； |
| THD + 噪音 | 100 dB @4 dBu |
| 输入阻抗 | 10K |
| 输出阻抗 | 100 ohms |
| 输入输出延时 | 1.81ms |
| 通道数 | 4 |
| 8Ω 声道最大功率 | 300W |
| 4Ω 声道最大功率 | 600W |
| 8Ω 桥接最大功率 | 2*1200W |
| 工作电压 | AC 90V-264V±10%,50-60Hz |
| 工作温度 | 0°- 45° C |
| 增益 | 38dB |
| 输入灵敏度 | 1V |
| 频率响应 | 20Hz-20kHz(±0.5dB) @1W,8Ω |
| 信噪比 | > 115dB(20Hz-20KHz,A weighted) |
| 串扰隔离 | 85dB@1kHz |
| THD＋N | < 0.08% from 0.1W to 1/2 power (typically <0.05%) |
| DIM | < 0.2% from 0.1W to 1/2 power (typically <0.05%) |
| 输入阻抗 | 10 kΩ balanced |
| 转换率 | 50 V/μs@8Ω ,input fiter bypassed |
| 阻尼系数 | > 10000 @ 100 Hz |
| 输入连接器 | 4*XLR母 |
| 输出连接器 | 4*SpeakON |
| 尺寸（W*H*D） | 482mm*44.5mm*285.9mm |
| 重量 | 5.5Kg |
| 处理器 | ADI SHARC 21489 |
| 采样率/量化位数 | 96K/24bit 40bit DSP浮点运算引擎 |
| 模拟输入、输出通道数量 | 4x4 |
| 频率响应(20~20kHz) | ±0.3dB |
| 最大输入电平 | +20dBu |
| 最大输出电平 | +10dBu |
| 动态范围(A/D/A) | >118dB, A加权； |
| THD + 噪音 | 100 dB @4 dBu |
| 输入阻抗 | 10K |
| 输出阻抗 | 100 ohms |
| 输入输出延时 | 1.81ms |
| 通道数 | 4 |
| 8Ω 声道最大功率 | 600W |
| 4Ω 声道最大功率 | 600W |
| 8Ω 桥接最大功率 | 2*1200W |
| 工作电压 | AC 90V-264V±10%,50-60Hz |
| 工作温度 | 0°- 45° C |
| 增益 | 32dB 35dB 38dB |
| 输入灵敏度 | 1V |
| 频率响应 | 20Hz-20kHz(±0.5dB) @1W,8Ω |
| 信噪比 | > 115dB(20Hz-20KHz,A weighted) |
| 串扰隔离 | 85dB@1kHz |
| THD＋N | < 0.08% from 0.1W to 1/2 power (typically <0.05%) |
| DIM | < 0.2% from 0.1W to 1/2 power (typically <0.05%) |
| 输入阻抗 | 10 kΩ balanced |
| 转换率 | 50 V/μs@8Ω ,input fiter bypassed |
| 阻尼系数 | > 10000 @ 100 Hz |
| 输入连接器 | 4*XLR母 |
| 输出连接器 | 4*SpeakON |
| 尺寸（W*H*D） | 482mm*44.5mm*285.9mm |
| 重量 | 5.5Kg |
| 处理器 | ADI SHARC 21489 |
| 采样率/量化位数 | 96K/24bit 40bit DSP浮点运算引擎 |
| 模拟输入、输出通道数量 | 4x4 |
| Dante通道 | 4x4 |
| Dante采样率 | 48KHz 96KHz |
| 最大输入电平 | +20dBu |
| 最大输出电平 | +10dBu |
| 动态范围(A/D/A) | >118dB, A加权； |
| THD + 噪音 | 100 dB @4 dBu |
| 输入阻抗 | 10K |
| 输出阻抗 | 100 ohms |
| 输入输出延时 | 1.81ms |
| 通道数 | 4 |
| 8Ω 声道最大功率 | 300W |
| 4Ω 声道最大功率 | 600W |
| 8Ω 桥接最大功率 | 2*1200W |
| 工作电压 | AC 90V-264V±10%,50-60Hz |
| 工作温度 | 0°- 45° C |
| 增益 | 38dB |
| 输入灵敏度 | 1V |
| 频率响应 | 20Hz-20kHz(±0.5dB) @1W,8Ω |
| 信噪比 | > 115dB(20Hz-20KHz,A weighted) |
| 串扰隔离 | 85dB@1kHz |
| THD＋N | < 0.08% from 0.1W to 1/2 power (typically <0.05%) |
| DIM | < 0.2% from 0.1W to 1/2 power (typically <0.05%) |
| 输入阻抗 | 10 kΩ balanced |
| 转换率 | 50 V/μs@8Ω ,input fiter bypassed |
| 阻尼系数 | > 10000 @ 100 Hz |
| 输入连接器 | 4*XLR母 |
| 输出连接器 | 4*SpeakON |
| 尺寸（W*H*D） | 482mm*44.5mm*285.9mm |
| 重量 | 5.5Kg |
| 处理器 | ADI SHARC 21489 |
| 采样率/量化位数 | 96K/24bit 40bit DSP浮点运算引擎 |
| 模拟输入、输出通道数量 | 4x4 |
| Dante通道 | 4x4 |
| Dante采样率 | 48KHz 96KHz |
| 频率响应(20~20kHz) | ±0.3dB |
| 最大输入电平 | +20dBu |
| 最大输出电平 | +10dBu |
| 动态范围(A/D/A) | >118dB, A加权； |
| THD + 噪音 | 100 dB @4 dBu |
| 输入阻抗 | 10K |
| 输出阻抗 | 100 ohms |
| 输入输出延时 | 1.81ms |
| 通道数 | 4 |
| 8Ω 声道最大功率 | 600W |
| 4Ω 声道最大功率 | 600W |
| 8Ω 桥接最大功率 | 2*1200W |
| 工作电压 | AC 90V-264V±10%,50-60Hz |
| 工作温度 | 0°- 45° C |
| 增益 | 32dB 35dB 38dB |
| 输入灵敏度 | 1V |
| 频率响应 | 20Hz-20kHz(±0.5dB) @1W,8Ω |
| 信噪比 | > 115dB(20Hz-20KHz,A weighted) |
| 串扰隔离 | 85dB@1kHz |
| THD＋N | < 0.08% from 0.1W to 1/2 power (typically <0.05%) |
| DIM | < 0.2% from 0.1W to 1/2 power (typically <0.05%) |
| 输入阻抗 | 10 kΩ balanced |
| 转换率 | 50 V/μs@8Ω ,input fiter bypassed |
| 阻尼系数 | > 10000 @ 100 Hz |
| 输入连接器 | 4*XLR母 |
| 输出连接器 | 4*SpeakON |
| 尺寸（W*H*D） | 482mm*44.5mm*285.9mm |
| 重量 | 5.5Kg |
