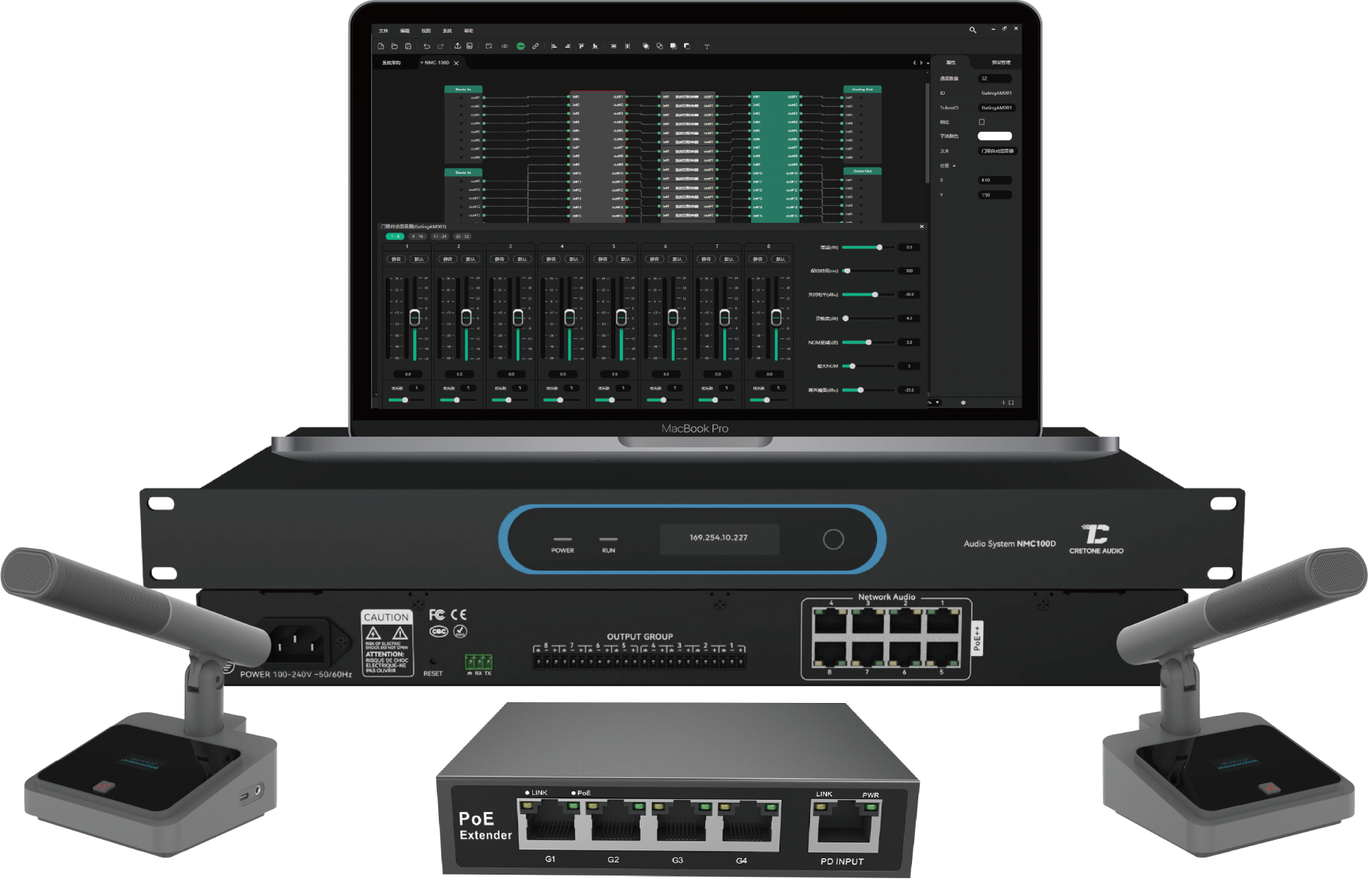

智慧音频管理系统

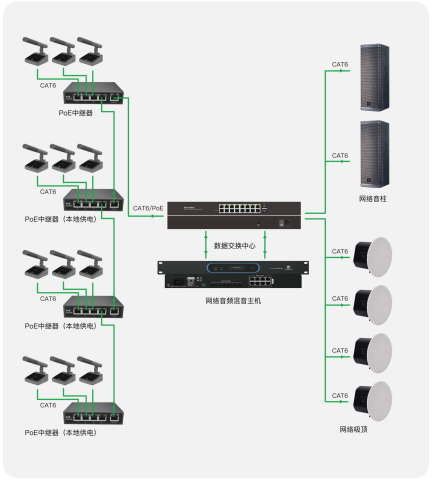

“智慧”音频管理系统是—个纯数字处理和传输的高集成会议平台， 系统由会议单元NMC101D/NMC 102D、 PoE中继器NMC4、 音频交换中心NMC16和会议主机NMC100D构成。该系统旨在提供节省线材、安装简便、 调试简易、应用高效的音频理鲜决方案。
系统核心产品

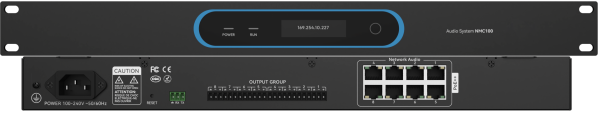

NMC100D：网络音频混音主机。该主机旨在帮助用户实现快速系统搭建，无需复杂的系统调试即可快速应用。支持最多32路音源，最多支持32路独立输出或40路（32数字通道+8路模拟）编组输出。

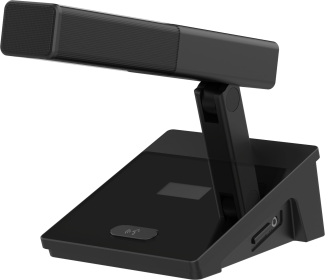

NMC101D：DSP方管麦克风。内置DSP算法与高级话放，支持高低通滤波、12段PEQ、分段压缩及反馈抑制等前级处理；兼容Dante/AES67数字传输协议，支持后台监测管理、远程控制、在线定位及电子名牌显示，为智能会议提供更高效的音频管理体验。

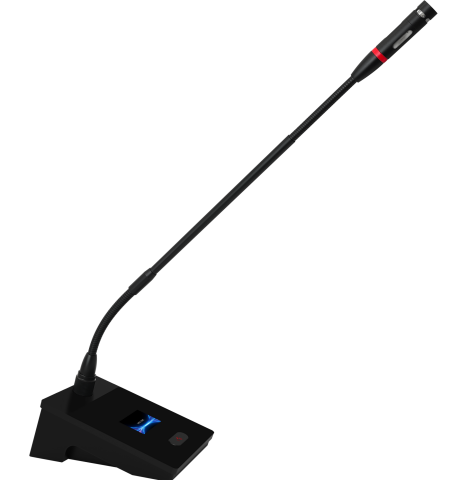

NMC102D：DSP鹅颈麦克风。内置DSP算法与高级话放，支持高低通滤波、12段PEQ、分段压缩及反馈抑制等前级处理；兼容Dante/AES67数字传输协议，支持后台监测管理、远程控制、在线定位及电子名牌显示，为智能会议提供更高效的音频管理体验。

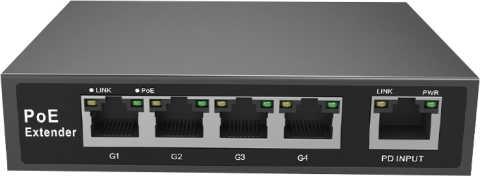

NMC4：中继器。支持5口千兆网络接入，兼容IEEE 802.3af/at PoE标准，单端口最高30W供电，整机最大60W输出。支持200米以内网络与供电延伸，即插即用，无需配置，满足远距离设备部署需求。
NMC16：音频交换中心。支持16口千兆网络接入与智能PoE供电，可自动识别受电设备。采用低功耗无风扇设计，运行稳定可靠，即插即用，满足会议系统、数字音频系统等多设备组网需求。
系统优势

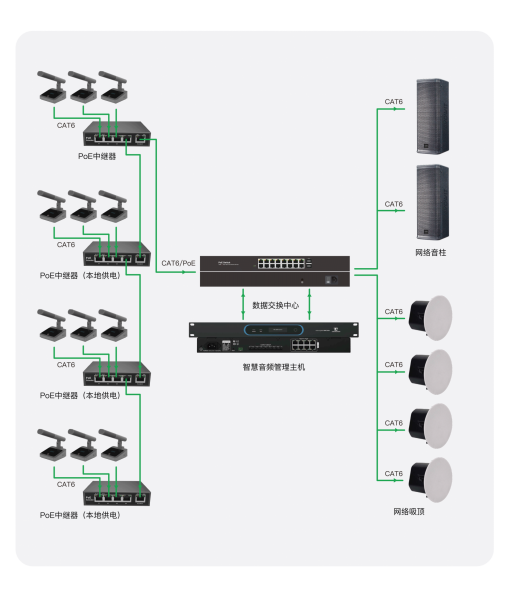

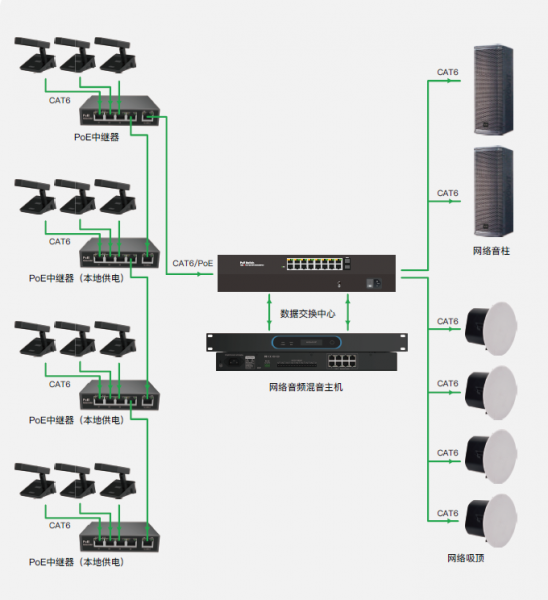

解决方案

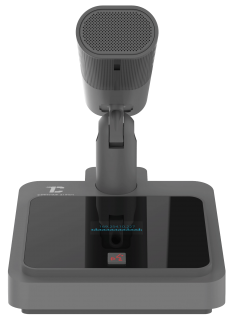

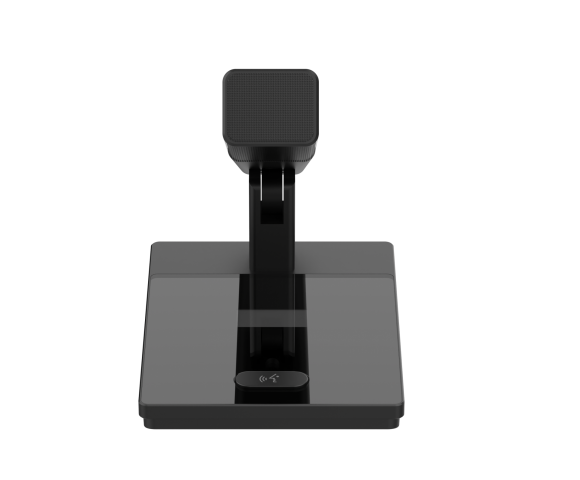

正面
.png/NMC101D%20(%E6%AD%A3%E9%9D%A2)__580x480.png)

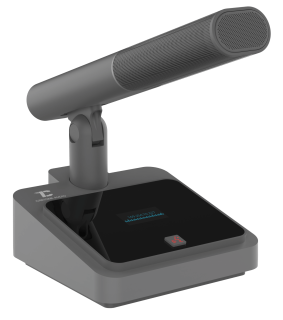

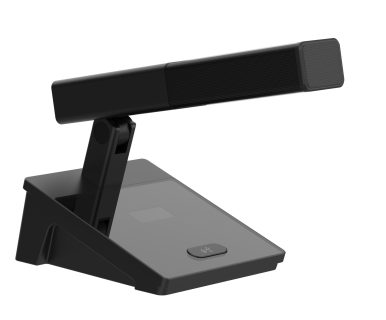

左侧视角
.png/NMC101D%20(%E5%B7%A6%E4%BE%A7%E8%A7%86%E8%A7%92)__386x320.png)

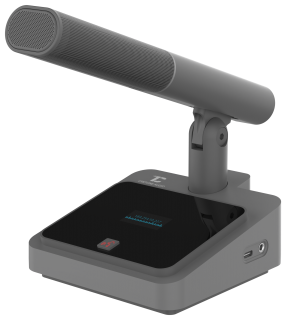

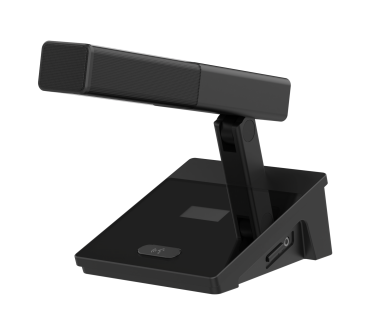

右侧视角
.png/NMC101D%20(%E5%8F%B3%E4%BE%A7%E8%A7%86%E8%A7%92)__386x320.png)

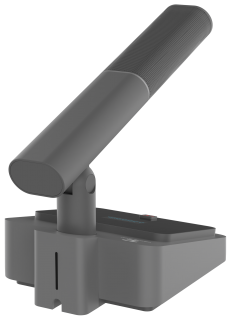

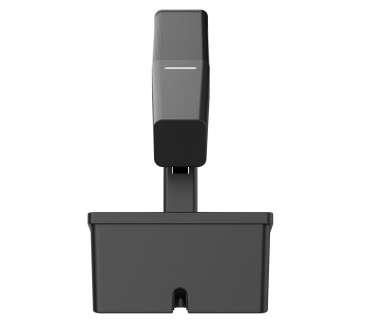

背面
.png/NMC101D%20(%E8%83%8C%E9%9D%A2)__386x320.png)
.png/NIMC-102D(420)__467x480.png)

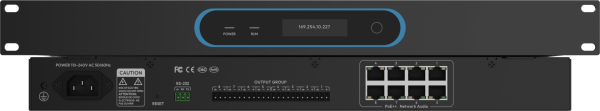

NMC 100D 产品参数
| 处理器 | ADI SHARC 21569 |
| 采样率/量化位数 | 48kHz/24bit |
| Dante通道 | 32x32 |
| 模拟编组输出通道数量 | 8 |
| PoE++供电接口 | 8个（RJ45） |
| 最高单口PoE功率 | 95W |
| 频率响应 | 20Hz~20kHz（+0.1/-0.4 dB） |
| 模拟输出最大电平 | 18dBu |
| THD+N | ≤0.001%（1kHz，+4dBuA计权） |
| 输出动态范围 | 113dB |
| 设备噪声 | ≤-95dBu（A计权） |
| 共模抑制比CMRR | ＞50dB@1kHz |
| 输出阻抗(平衡接法) | 600Ω |
| 系统延时 | ＜4ms |
| 工作电源 | AC110~240V,50Hz/60Hz |
| 尺寸（宽x深x高） | 482 x 260 x 45mm |
| 运输重量 | 4KG |
NMC 101D （DSP方管麦克风）产品参数
| 咪头 | 电容式 |
| 振膜 | 14mm直径镀金 |
| 咪杆长度 | 215mm |
| 指向性 | 超心型 |
| Dante输出通道 | 1 |
| 处理器 | 纯国产处理芯片 |
| 话放增益 | 0-42dB (精度1dB) |
| 供电方式 | PoE供电，IEEE 802.3af |
| 频率响应 | 20Hz~20kHz (0/-0.3 dB) |
| 最大电平 | +9dBu |
| 声压级 | 98dB/SPL（0.4%THD/1kHz） |
| 灵敏度 | -31dB(±1.5dB，1kHz， 1V/Pa） |
| 采样率 | 48 kHz |
| THD+N | ≤0.002% (1kHz，+4dBuA计权) |
| 信噪比 | ≥106dB (A计权) |
| 设备噪声 | ≤-88dBu (A计权) |
| 输出阻抗 | ＜200Ω |
| 话筒导线 | 1m长 (标准RJ45母头) |
| 净重/毛重 | 0.88Kg/1.24Kg |
| 尺寸 | 咪杆224*36*29mm，底座：140*109*59mm |
NMC 101D （DSP鹅颈麦克风）产品参数
| 咪头 | 电容式 |
| 咪杆长度 | 标配420mm（可替换） |
| 指向性 | 心型指向 |
| Dante输出通道 | 1 |
| 处理器 | 纯国产处理芯片 |
| 话放增益 | 0-42dB (精度1dB) |
| 供电方式 | PoE供电，IEEE 802.3af |
| 频率响应 | 20Hz~20kHz (0/-0.3 dB) |
| 最大电平 | +9dBu |
| 声压级 | 98dB/SPL（0.4%THD/1kHz） |
| 灵敏度 | -36dB （± 1.5dB/1kHz /0dB=1V/Pa) |
| 采样率 | 48 kHz |
| THD+N | ≤0.002% (1kHz，+4dBuA计权) |
| 信噪比 | ≥106dB (A计权) |
| 设备噪声 | ≤-88dBu (A计权) |
| 输出阻抗 | ＜200Ω |
| 话筒导线 | 1m长 (标准RJ45母头) |
| 净重/毛重 | 1.15Kg/1.7Kg |
| 尺寸 | 咪杆长420mm，底座140*109*59mm |

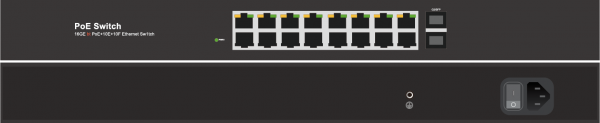

规格参数
| 端口特征 | 16个10/100/1000Base-T POE口（Data/Power） 2个1000Base-X SFP上联光口插槽(Data) |
| 网口特性 | 1-16口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
| 背板带宽 | 52Gbps （无阻塞） |
| 包转发率@64byte | 26.78Mpps |
| MAC地址表 | 8K |
| LED指示灯 | 电源指示灯：PWR(绿色)；数据指示灯：Link（黄色） |
| PoE指示灯 | PoE（绿色）；上联口速率指示灯：SPEED（绿色） |
| PoE端口 | 1-16端口支持IEEE802.3bt，并向下兼容IEEE802.3af/at标准PoE供电 |
| 供电引脚 | 默认支持1/2,4/5(+)&3/6,7/8(-) 8芯供电 |
| 最高单口PoE功率 | 95W，标准IEEE802.3af/at/bt，16个端口同时使用时，平均每端口功率最大71W |
| 总功率/输入电压 | 1200W 交流（AC100-240V） |
| 配套电源 | （内置开关电源，AC：100～240V 50-60Hz 6.6A） x 2 |
| 工作温度/湿度 | -20～+55°C；5%～90% RH无凝结 |
| 存储温度/湿度 | -40～+80°C；5%～95% RH无凝结 |
| 外观尺寸（L*W*H） | 440*290*44.5mm |
| 净重/毛重 | ＜5.0kg /＜5.8kg |
| 安装方式 | 桌面、1U/19寸机柜安装 |
